Dig Zone
เวอร์ชันเอกสาร: 0.6.1
Dig Zone คือกล่อง axis-aligned เหนือ Unity Terrain หนึ่งอัน ภายในกล่อง terrain จะถูกแทนด้วย voxel grid ที่ขุด เติม และ paint ได้
การตั้งค่าหลัก
| ค่า | ความหมาย |
|---|---|
| Terrain | Terrain ที่ zone ตัดเข้าไป โดย footprint ทั้งหมดต้องอยู่บน terrain |
| Voxel Size | ความยาวขอบ voxel หนึ่งก้อนเป็นเมตร |
| Cells | ขนาด grid เป็น voxel แต่ละแกนเก็บ cells + 1 sample |
| Chunk Cells | จำนวน voxel ต่อขอบ chunk แนะนำ PC 16, Quest 8–12 |
| Border Voxels | Margin ที่ไม่แก้ไขด้านในขอบ terrain hole และพื้น zone ปกติใช้ 2–3 |
| Max Brush Radius | รัศมี brush สูงสุดที่รับจากผู้เล่น |
| Baked Lighting | สร้าง lightmap UV และตั้ง Contribute GI ให้ chunk |
| Lightmap Scale | ตัวคูณความละเอียด lightmap ของ chunk |
| Trees / Details | แสดง tree/detail ของ terrain ใน zone และให้ตามผิวที่ขุด |
ใน Scene view กล่องสีส้มคือ zone และกล่องสีเขียวคือพื้นที่ที่ขุดได้จริง
ความสูงของ zone
เมื่อ terrain หรือการ sculpt เข้าใกล้ขอบบน Bake และ Editor brush จะขยาย zone ขึ้นเป็นขั้นตาม voxel โดยอัตโนมัติ ด้านล่างและ footprint ของ terrain hole ไม่เปลี่ยน ใช้ Fit To Terrain ก่อน Bake เพื่อลดพื้นที่ว่างที่ไม่จำเป็น
Tree และ detail

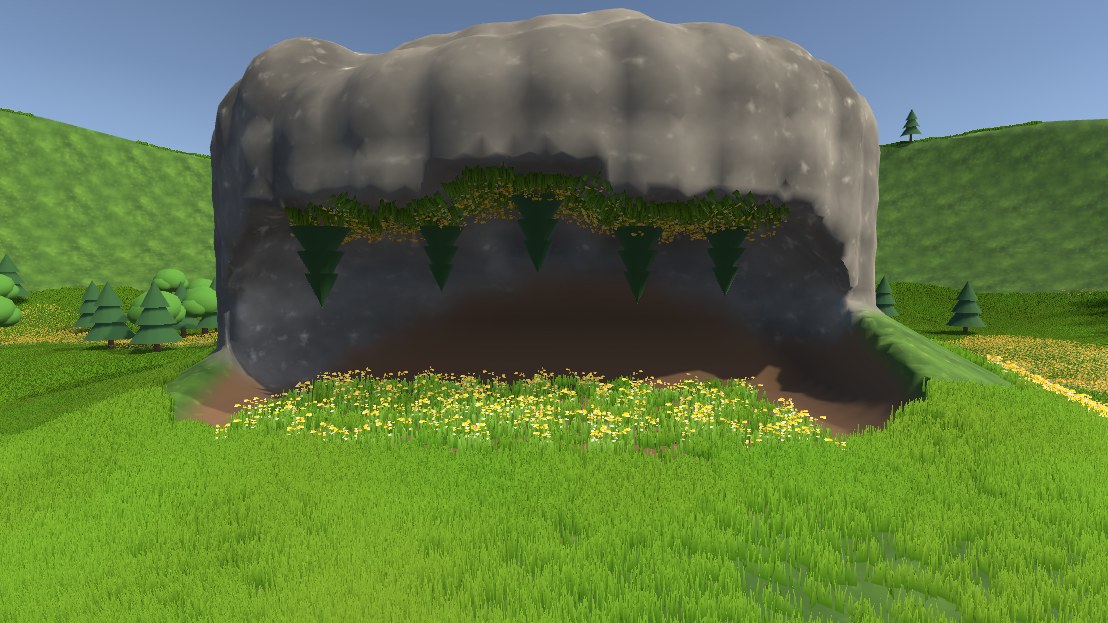

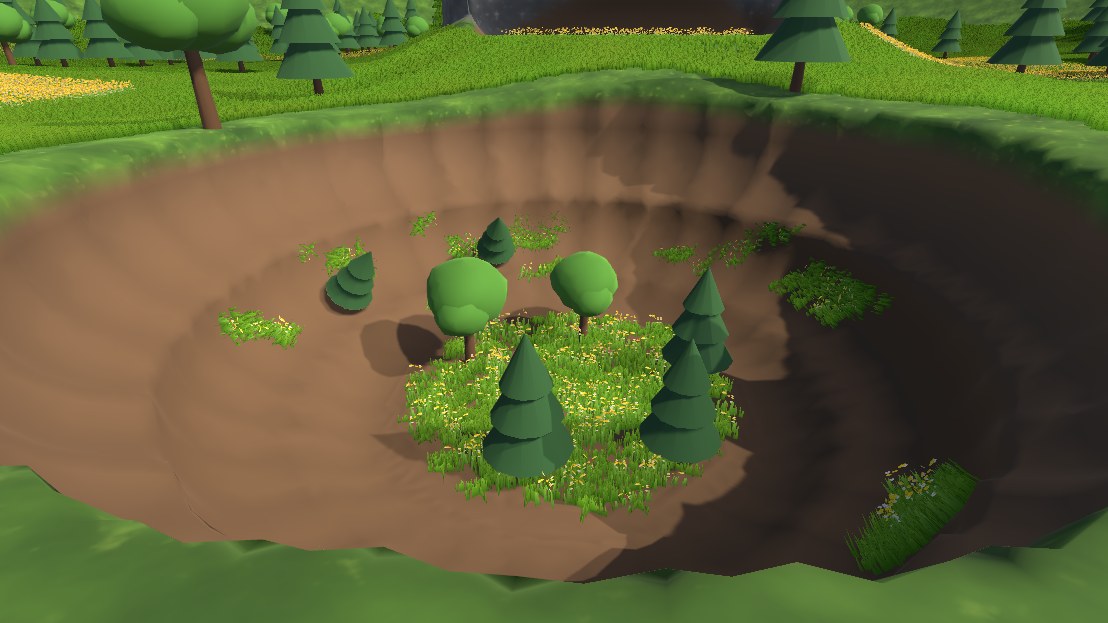

ตอน Bake tree ใน terrain hole จะย้ายเข้า zone data และสร้างสำเนา prefab โดยเก็บ rotation, ความกว้าง/สูง, collider และ LOD ไว้ Re-bake แล้วยังอยู่ตำแหน่งเดิม และจะคืนสู่ terrain เมื่อ Clear หรือ Delete Zone ส่วน detail บนพื้นด้านบนมาจาก detail map เดิม ขณะที่ detail ที่ paint บนพื้นหลุม ผนัง หรือเพดานจะเก็บใน zone data และวาดเป็น mesh ที่งอกจากผิว
ใช้ DigHoleIt: Paint Trees / DigHoleIt: Paint Details ใน Paint Terrain เพื่อ paint ภายใน zone ที่ brush ปกติของ Unity เข้าไม่ถึง
คำสั่ง
- Fit To Terrain ปรับความสูงกล่องให้ครอบ terrain
- Bake สร้าง grid และ mesh จาก terrain พร้อมเก็บ sculpt/paint เดิม
- Sculpt Tool เปิด Editor brush
- Reset To Terrain ทิ้ง sculpt/paint แล้ว Bake ใหม่
- Clear / Delete Zone ลบ chunk object และคืน terrain hole
- Add Light Probes วาง probe สำหรับ chunk ที่ mesh เปลี่ยนตอน runtime
- Add VRChat Runtime / Add Standalone Runtime เพิ่ม runtime ตามชนิด project
Terrain layer และ lighting
รองรับ terrain layer สูงสุด 16; DigTerrain Lite รองรับ 8 แต่ละ chunk เก็บ painted layer ได้สูงสุด 4 พร้อม dug soil หากใช้ Baked Lighting ให้ Bake zone, เพิ่ม Light Probe Group แล้ว Bake lighting ของ scene Chunk ที่เปลี่ยนตอน runtime จะใช้ light probe และกลับไปใช้ lightmap หลัง Reset
Chunk mesh ยื่นเลยขอบ terrain hole ตามค่า Hole Overlap ของ material (ค่าเริ่มต้น 0.1 m) เพื่อปิด seam เมื่อระดับ detail ของ terrain เปลี่ยนตามระยะ โดย overlap น้อยพอที่จะไม่ทอดเงาบน terrain ใน lightmapper
ย้าย resize และติดตาม terrain
Handle ที่หน้ากล่อง snap เป็นจำนวน voxel การ Bake ใหม่จะเก็บ sculpt/paint ถ้า voxel size และ lattice ไม่เปลี่ยน เมื่อเปิด Follow terrain edits การแก้ height, paint, tree และ detail ของ Unity Terrain จะอัปเดต zone หลังจบ stroke โดยเก็บ sculpt และ voxel paint ไว้
Zone จัดการ terrain hole ของตัวเอง และคืน hole เมื่อ Clear/ลบ zone ใช้ Fix Leftover Holes แก้ hole ที่ค้างจากเวอร์ชันเก่า
