Modifier และข้อจำกัด
เวอร์ชันเอกสาร: 0.2.0
สร้าง stack ก่อน Modifier ทำงานตาม ลำดับ component เปลี่ยนลำดับแล้วผลเปลี่ยน
| Group | Modifiers |
|---|---|
| Generate | Array, Bevel, Boolean, Decimate, Mirror, Remesh, Screw, Solidify, Subdivision Surface, Triangulate, Weld, Wireframe |
| Deform | Cast, Curve, Displace, Hook, Laplacian Smooth, Lattice, Shrinkwrap, Simple Deform, Smooth, Warp, Wave |
| Edit | UV Project, UV Warp |
| Normals | Smooth by Angle, Weighted Normal, Normal Edit |
เลือก modifier
- Array: Line / Circle / Curve / Transform พร้อม copy rotation/scale, randomization และ merge
- Bevel: edge/vertex cut, width mode, angle limit, segment/profile โดย vertex mode เป็น flat cut และไม่ใช้ Segments
- Boolean: Intersect / Union / Difference ใช้ object หรือ mesh ใต้ collection object ต้องซ่อน MeshRenderer ของ cutter เอง
- Simple Deform: Twist / Bend / Taper / Stretch ส่วน Wave ที่ Runtime Off bake ที่ time คงที่ หากต้องการเคลื่อนไหวใช้วิธี runtime
- Remesh: Blocks / Smooth / Sharp / Voxel ส่วนที่บางกว่า voxel อาจหายไป
ดู option ทั้งหมดในREADME ที่ตรึงเวอร์ชัน
เทียบก่อนและหลัง Bevel

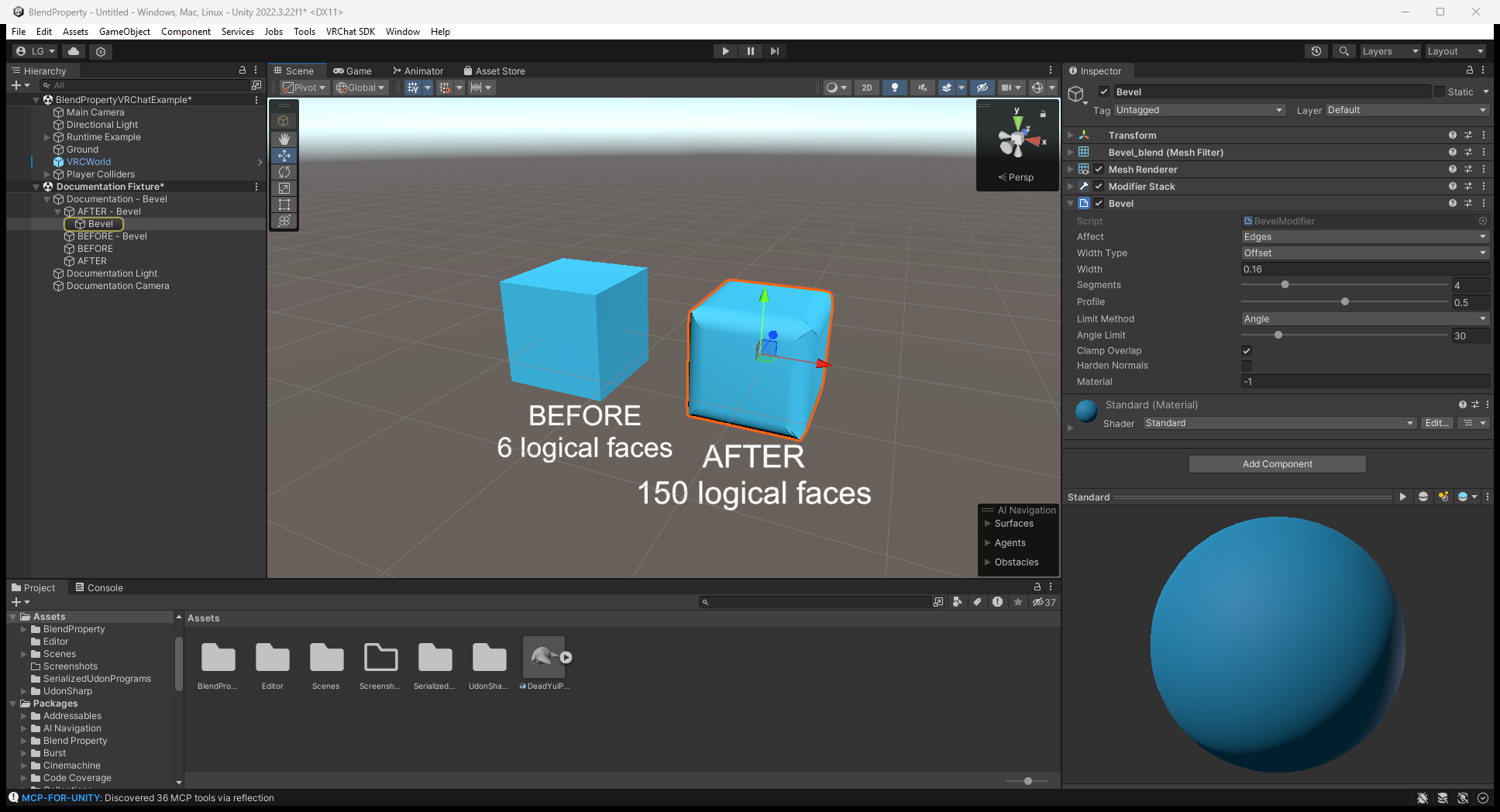

เลือก Bevel ใน Editor แล้วเทียบ cube เดิมด้านซ้ายกับผลขอบมนด้านขวา ตัวอย่างตั้ง Affect: Edges / Width Type: Offset / Width: 0.16 / Segments: 4 ให้ปรับ Width ตามขนาด mesh ของคุณ
ตั้งค่า Lattice
- เพิ่ม Blend Property > Modifiers > Lattice Object ใน GameObject ว่าง
- ย้าย/scale ให้ cage ครอบ mesh และตั้ง Resolution U / V / W (เริ่มต้น 2 × 2 × 2)
- เพิ่ม Deform > Lattice ที่ mesh แล้วกำหนด cage
- เลือก cage แล้วลาก point ใน Scene view ใช้ Reset Points เพื่อคืนตำแหน่ง
Lattice ใช้ trilinear interpolation ส่วน Boolean / Hook / Lattice / Curve / Shrinkwrap / Warp และ Mirror / Array / Screw ที่ใช้ object จะอ่าน transform อื่น การย้าย dependency ทำให้ Editor stack rebuild ใช้ Reset Hook ใน ⋮ เพื่อ bind Hook ใหม่

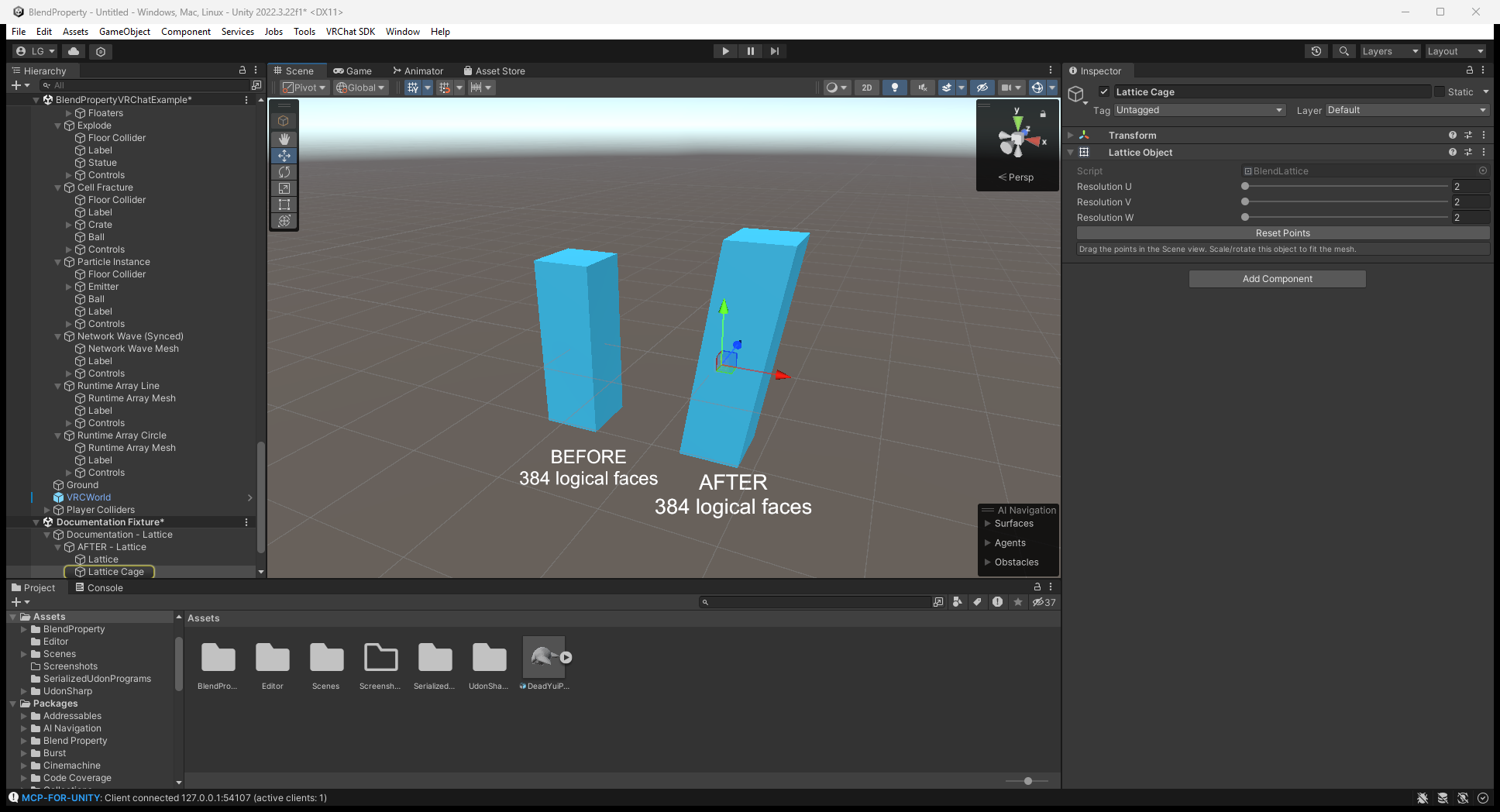

ภาพ Editor ด้านล่างแสดง Lattice Object ขนาด 2 × 2 × 2 และผลเสาที่เอียง เลือก cage เพื่อแก้ point ส่วนการกำหนด cage ให้ Lattice modifier ต้องเลือก mesh
หน่วยและแกน
ระยะใช้เมตรใน scene: Bevel width 0.02 คือ 2 cm แม้ imported mesh มี scale ค่าเปอร์เซ็นต์, factor, มุมและ UV ไม่ใช่ระยะ Object ที่ scale ไม่เท่ากันใช้ค่าเฉลี่ยสามแกนสำหรับระยะทั่วไป แต่ offset ใช้ scale แยกแกน
Unity เป็น Y-up / Z-forward Operation ที่ Blender ใช้ Z-up เป็นค่าเริ่มต้น เช่น circle Array / Wave / Cylinder Cast / Simple Deform / Screw จะใช้ Y ที่นี่ ส่วน GPU Wave shader ใช้หน่วย mesh-local
ข้อจำกัด
- ใช้ MeshFilter เท่านั้น ไม่รองรับ skinned mesh, bone, blend shape หรือ vertex group
- ไม่รองรับ crease/bevel weight/face strength, Boolean Exact/Self Intersection, Solidify Complex, Decimate Symmetry, Shrinkwrap Target Normal Project และ Remesh Adaptivity
- Boolean ใช้ BSP CSG ต้องเป็น closed mesh ช้าหากเกินไม่กี่พัน face และอาจเหลือ T-junction บนขอบ cut
- Bevel corner ใช้ triangle fan ไม่ใช่ patch grid ของ Blender
- Decimate ใช้ greedy QEM และ Un-Subdivide เปลี่ยนเฉพาะ all-quad mesh ที่มาจาก subdivision
- Shrinkwrap ตรวจ triangle ของ target จึงช้าเมื่อ target ใหญ่ UV Project ใช้ orthographic projector เดียว
- Remesh ใช้ inside/outside grid ไม่ใช่ distance field และจำกัด 192 voxel ต่อแกน
- Hook กระทบ vertex ทั้งหมดในรัศมี ไม่ใช้ vertex group
Editor rebuild เฉพาะส่วนที่เปลี่ยน หากเกิน 80 ms จะรอปล่อย mouse นี่เป็นกฎตอบสนองของ Editor ไม่ใช่ runtime frame budget
Array, Splines และ live modifier ใน 0.1.1
Array Curve และ Curve ตาม Transform หรือ Unity Splines SplineContainer ที่ติดตั้งเสริมได้ Split Copies สร้าง child Array Copy N ที่แชร์ final mesh และใช้ modifier หลังจากนั้นแยกแต่ละ copy ส่วน Collider Per Copy เพิ่ม child BoxCollider ให้ compound Rigidbody เป็นคนละ workflow กับ runtime Array example ที่ไม่สร้าง collider
Wave / Simple Deform / Lattice / Hook / Warp มี Runtime > Off / GPU ให้ย้าย GPU ไว้ท้าย stack จำกัดแปด operation, Lattice หนึ่งตัว และ 512 point Wave Along Normals / Warp Preserve Volume ยังไม่ live ใช้การแปลง runtime แทนการเพิ่ม component Wave/SimpleDeform/Lattice แยกแบบเดิม
คู่มือ modifier พร้อมภาพ มี setting และ before/after
