Dig Zone

ドキュメントバージョン: 0.7.2

Dig Zone は 1 つの Unity Terrain 上に置く axis-aligned box です。内部の terrain は、掘る・埋める・paint できる voxel grid に置き換わります。

主な設定​

設定意味
TerrainZone が切り込む terrain。Footprint 全体が terrain 上に必要です。
Voxel Size1 voxel の辺長(m)。
CellsVoxel grid の大きさ。各 axis に cells + 1 sample を持ちます。
Chunk Cells1 chunk の voxel 数。PC は 16、Quest は 8–12 が目安です。
Border VoxelsTerrain hole edge と zone floor の内側に残す未編集 margin。通常 2–3。
Max Brush RadiusPlayer から受け付ける最大 brush 半径。
Baked LightingChunk に lightmap UV と Contribute GI を設定します。
Lightmap ScaleChunk の lightmap resolution 倍率。
Trees / DetailsZone 内の terrain tree と detail を表示し、掘削面に追従させます。

Scene view の orange box が zone、green box が実際に掘れる領域です。

Zone height​

Terrain や sculpt が現在の上端に近づくと、Bake と Editor brush は zone を上方向へ voxel 単位で自動拡張します。底面と terrain hole の footprint は変わりません。不要な空間を減らすには Fit To Terrain を使ってから Bake します。

木と detail​

Bake 時に terrain hole 内の tree は zone data へ移され、元の回転・幅・高さ、collider、LOD を保持した prefab copy として配置されます。Re-bake しても位置を保ち、Clear または Delete Zone で terrain へ戻ります。Terrain detail は上面では元の detail map に従い、穴の床・壁・天井に paint した detail は zone data に保存され、surface から生える mesh として描画されます。

Terrain の Paint Terrain から DigHoleIt: Paint Trees / DigHoleIt: Paint Details を使うと、Unity 標準 brush が届かない zone 内にも paint できます。

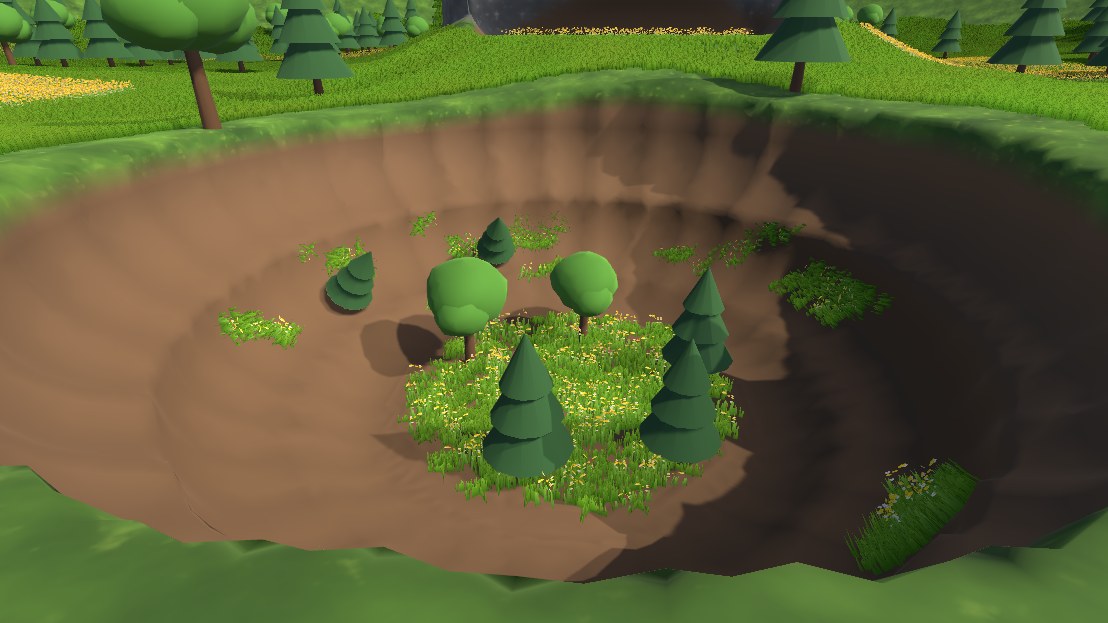

穴の中にペイントした foliage

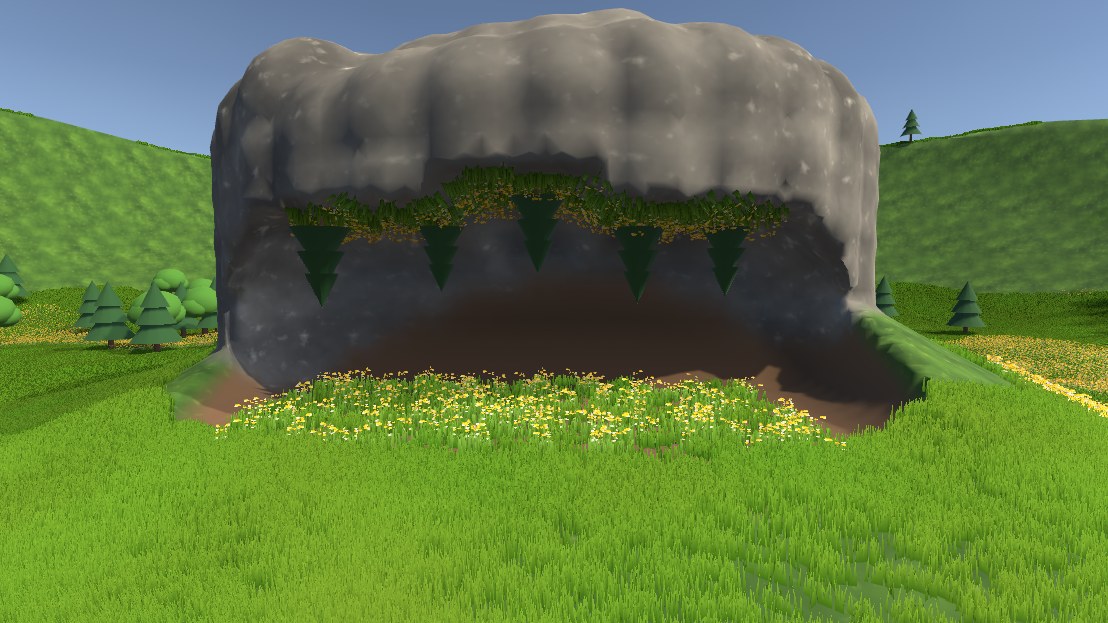

洞窟の床と天井にペイントした foliage

操作​

  • Fit To Terrain: Terrain の高低に合わせて box height を調整します。
  • Bake: Terrain から grid と mesh を生成し、既存 sculpt/paint を保持します。
  • Sculpt Tool: Editor brush を開きます。
  • Reset To Terrain: Sculpt と paint を破棄して最初から Bake します。
  • Clear / Delete Zone: Chunk object を削除し terrain hole を戻します。
  • Add Light Probes: Runtime で mesh が変わった chunk 用の probe を配置します。
  • Add VRChat Runtime / Add Standalone Runtime: VRChat または standalone runtime を追加します。

Terrain layer と lighting​

Terrain layer は最大 16、DigTerrain Lite は最大 8 layer を shading します。各 chunk は painted layer を最大 4 つと dug soil を保持します。Baked Lighting を使う場合は zone を Bake し、Light Probe Group を追加してから scene lighting を Bake してください。Runtime で変更された chunk は light probe に切り替わり、Reset で lightmap に戻ります。

Chunk mesh は material の Hole Overlap(既定 0.1 m)だけ terrain hole edge の先まで伸びます。Terrain に影を落とすほど大きく重ねず、距離による terrain detail の変化で見える seam を閉じます。

移動、resize、terrain 追従​

Box face の handle は voxel 単位で snap します。Re-bake は voxel size と lattice が同じなら sculpt/paint を保持します。Follow terrain edits が有効なら、Unity Terrain の height、paint、tree、detail の変更完了後に zone を更新し、sculpt と voxel paint は維持します。

各 zone は terrain hole を管理し、削除や Clear で復元します。古い zone が残した hole は Terrain tool の Fix Leftover Holes で修復できます。

Refresh Holes と削除 foliage​

Terrain の Dig Zones panel の Refresh Holes は、開いている scene の Dig Zone が覆っていない hole cell を埋めます。削除 zone の記録なしの hole にも対応し、記録付き leftovers も処理します。未所有 hole の処理は確認付きで Undo できます。

手動で描いた hole や、同じ terrain を使う 閉じた scene の zone hole も埋まる可能性があります。先に必要な scene を開き、確認内容を読んでください。無害な refresh ではありません。Fix Leftover Holes は記録がある leftovers だけを検出します。

Runtime Tree/Detail erase は配置 object だけでなく Bake foliage も除去します。Remesh では戻らず、reset で戻ります。Runtime operationを参照してください。
