Runtime とビルド
ドキュメントバージョン: 0.2.0
既定では Editor stack を Bake して削除します。0.1.1 は GPU modifier の自動変換と、VRChat/standalone 共通の physics component を追加します。
| Workflow | VRChat Worlds SDK project | SDK なしの standalone |
|---|---|---|
| Static editor stack | Bake mesh、component は削除 | 既定では同じ |
| Runtime GPU modifier | 生成 BlendUdonDeformStack | Native component。Keep at Runtime はオフ |
| 全 stack の script 制御 | Udon では非対応 | Keep at Runtime + RebuildNow() |
Udon/ の physics | UdonSharp callback | MonoBehaviour、LateUpdate、AsyncGPUReadback |
| Synced Panel / Network Event | VRChat integration | Local のみ。Multiplayer/pickup は導入しない |
Unity 2022.3+ と com.unity.ugui 1.0.0 が必要です。GPU 対応機器が必要で、付属 rendering shader は Built-in 向けです。URP/HDRP では Bake modifier/CPU deformation を使用できますが、simulation renderer の互換性は仮定しないでください。
Runtime GPU modifier
- Wave / Simple Deform / Lattice / Hook / Warp の Runtime > GPU を設定します。
- Live modifier は stack の 一番下 に置きます。Bake modifier の後、live 部分の順序で実行します。
- Play Mode/build で live operation を含まない base mesh と
BlendUdonDeformStackに変換します。 - Wave Time、Simple Deform Origin、Hook Target、Warp From/To、Lattice point を動かします。
Mesh ごとに最大 8 live operation、live Lattice 一つ、最大 8 × 8 × 8 point。Cage の子は正確に U × V × W 個必要です。Wave Along Normals と Warp Preserve Volume は live 非対応です。
変換前の生成 component は Inspector へ参照設定できません。Start で target GameObject から取得し、FindOp("Wave")、SetFloat(op, "height", value)、GetFloat、SetBool、GetBool を使います。実際の modifier 名を指定してください。不明な名前/index は何もせず、変更は次 frame に反映します。
GPU 結果を非同期 readback で mesh に戻すため元 material を維持できます。表示は simulation より 1〜2 frame 遅れる場合があります。以前の CPU-only・約 1,000 vertex を目安にした方式とは異なります。
Wave: Editor 設定から local Play Mode へ

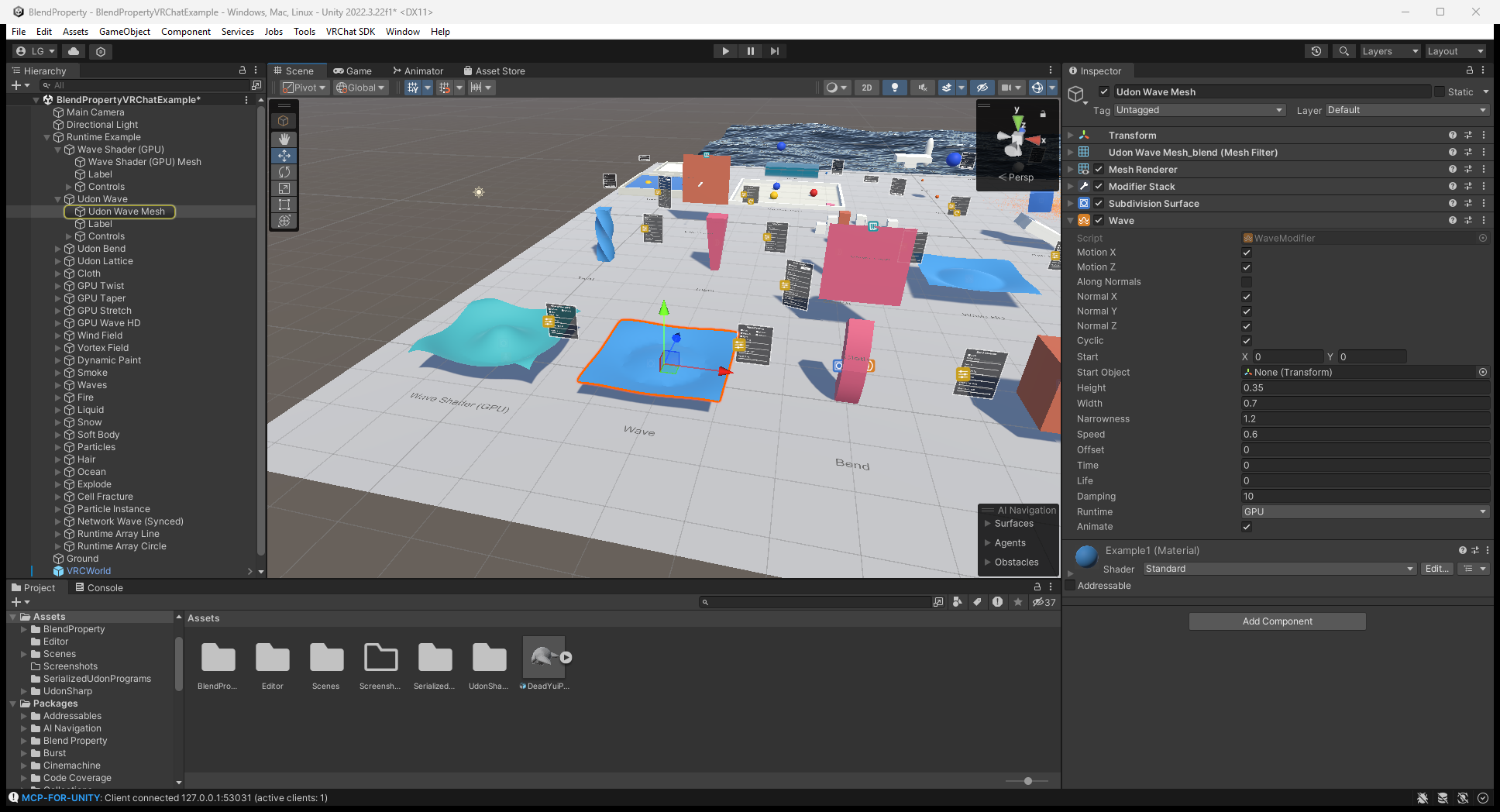

VRChat example の Runtime Example/Udon Wave/Udon Wave Mesh を選び、Wave の Runtime: GPU を確認します。最初の画像は Height / Speed を含む Editor 設定です。

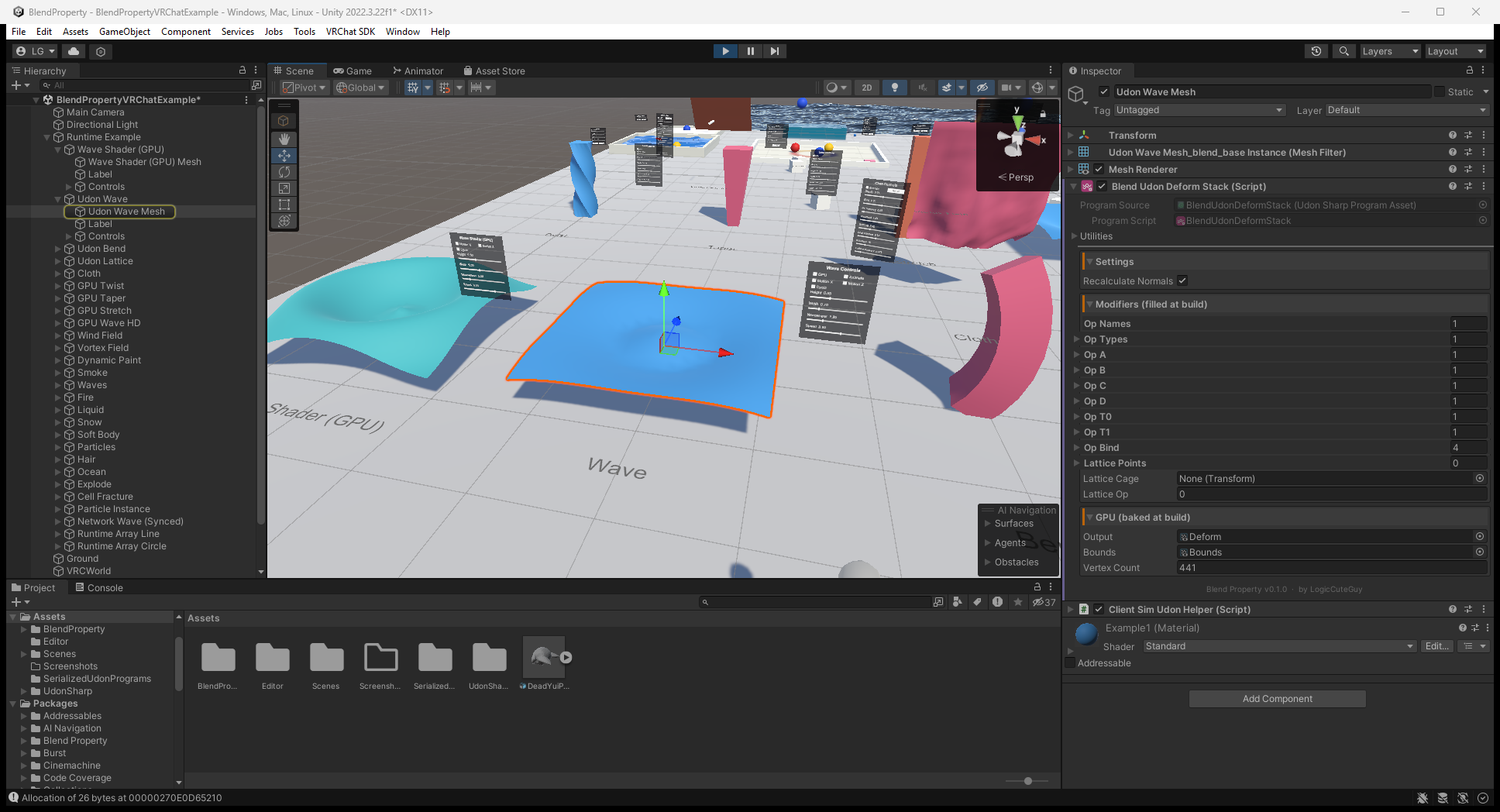

次は元ガイドの ClientSim Play Mode 画像です。生成された Blend Udon Deform Stack と変形した plane を確認できます。変換後の component を見分けるための画像で、remote 同期や実機対応の証明ではありません。
Standalone の全 stack 制御
一般の C# 変更には Keep at Runtime と source mesh の Read/Write を有効にします。
var stack = GetComponent<BlendProperty.BlendModifierStack>();
stack.GetComponent<BlendProperty.ArrayModifier>().count = level + 2;
stack.RebuildNow();
毎回全 stack を再利用 scene-only mesh に評価し、旧結果を使う MeshCollider も更新します。重い stack を Update で呼ばないでください。Keep at Runtime は script が全 stack を制御し、GPU deformer を同時導入しません。VRChat は全 stack を必ず削除します。
Runtime Array example
VRChat scene の Line/Circle Array station は BlendUdonRuntimeArray を使います。count、circle、spacing、radius を変更して Generate() を呼びます。Editor Array stack とは別の小規模 CPU generator です。Readable な triangle submesh 一つ、normal/UV0、最大 32 copy・65,535 output vertex、生成 collider なし。Panel は設定を共有し、各 client が mesh を生成します。Add Component menu の項目ではなく example 用です。
サンプルと確認
Example/VRChat/BlendPropertyVRChatExample.unity: GPU modifier、Array、cloth/soft body、fluid、hair、particle、paint/waves、destruction、ocean、control。Example/Standalone/BlendPropertyStandaloneExample.unity: 全 stack rebuild。共通 physics は native standalone でも動作しますが、scene は全 VRChat station の複製ではありません。- Physics/interaction: Bake、material 制限、input、同期。
- 画像付き runtime guide: 設定、操作、期待する結果。
VRChat build で stack が消える場合は Keep at Runtime ではなく Runtime GPU を使います。GPU 出力がない場合は Bake、Read/Write、機器/pipeline を確認してください。Docs build は Unity や二 client 同期の検証ではありません。
0.2.0 は VRChat panel の互換性を修正します。Control Panel と Cloth Panel は NoVariableSync を使用し、Manual の Synced Control Panel と同じ GameObject に置けます。Example の Bake 済み GPU deform texture の shader 参照と VRChat scene も更新します。既存の GPU/native physics は引き続き利用できます。
更新時の確認は panel と example copyを参照してください。
